Auto Coupling - Khớp nối nhanh bơm chìm nước thải Ebara

2022-08-19 09:36:17

Khớp nối nhanh là gì?

Khớp nối nhanh là thiết bị rất cần thiết cho các hệ thống máy bơm chìm nước thải. Một trong những phụ kiện để giúp vận chuyển máy bơm chìm lên nhanh, gọn và tiện lợi.

Lắp đặt khớp nối nhanh giúp cố định bơm chắc chắn, kéo và thả bơm thuận tiện và dễ dàng hơn. Mặc dù chi phí để lắp khớp nối nhanh khá cao, tuy nhiên, với những ưu điểm mà thiết bị này mang lại thì chúng tôi khuyên bạn nên sử dụng khớp nối nhanh cho các hệ thống máy bơm nước thải.

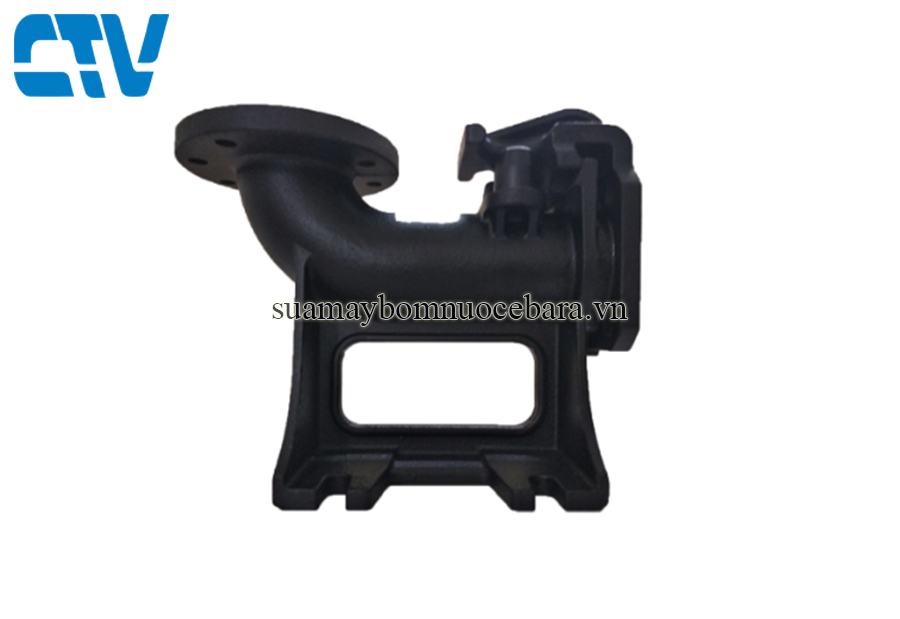

Cấu tạo khớp nối nhanh bơm chìm (Auto coupling):

Auto Coupling cấu tạo khá đơn giản. Tuy nhiên lại được chế tạo từ các vật liệu chất lượng cao, có khả năng chống ăn mòn tốt.

+ Gồm 2 bộ phận chính là đế khớp nối và ngàm khớp nối. Đế khớp nối bắt xuống hố bơm và ngàm khớp nối bắt với mặt bích của máy bơm. Đế khớp nối và ngàm khớp nối tự động ăn khớp với nhau dựa vào thanh trượt.

+ Vật liệu cấu tạo nên bộ khớp nối nhanh là bằng gang đúc, sơn màu đen. Chỉ một số ít trường hợp dùng cho môi trường đặc biệt có tính ăn mòn cao: Hóa chất, nước biển … thì bộ khớp nối nhanh dùng cho bơm chìm sẽ được đúc bằng inox 304 trở lên.

Phân loại:

Dựa theo mặt bích của khớp để phân khớp nối nhanh thành 2 loại:

+ Khớp nối nhanh bích tròn ( là loại phổ biến nhất. Tiêu chuẩn DIN, BS )

+ Khớp nối nhanh bích vuông ( thường các hãng bơm Nhật, Đài Loan và Hàn Quốc thường dùng bích vuông )

Kích thước:

+ Khớp nối nhanh (Auto Coupling) DN 50                              + Khớp nối nhanh (Auto Coupling) DN 100

Khớp nối nhanh (Auto Coupling) DN 65                              + Khớp nối nhanh (Auto Coupling) DN 150

+ Khớp nối nhanh (Auto Coupling) DN 80                              + Khớp nối nhanh (Auto Coupling) DN 200

+ Khớp nối nhanh bơm Ebara LS, LM:  DN 50 → DN80

+ Khớp nối nhanh bơm Ebara LL: DN 80 → DN 200

Ưu điểm khi lắp đặt khớp nối nhanh:

+ Khi lắp đặt khớp nối nhanh, chúng ta không cần tiếp xúc với nước mà vẫn có thể kéo bơm lên theo thanh trượt

+ Dễ dàng kéo bơm lên kiểm tra khi có sự cố, không cần trực tiếp thao tác vào khớp nối, không cần tháo ốc hay mở đường ống phức tạp

+ Kéo bơm theo 2 thanh trượt đã lắp sẵn khi lắp bơm. Khi sửa bơm xong, bơm được thả vào đúng vị trí và tự động ăn khớp, đảm bảo kín khít khi chạy

+ Dễ dàng biết được chính xác vị trí của bơm trong môi trường nước thải mà không cần hút cạn nước

+ Tiết kiệm thời gian, công sức khi bảo trì, sửa chữa bơm

+ Nếu không có bộ khớp nối nhanh thì chúng ra không biết chính xác vị trí của bơm, phải hút cạn nước bẩn mới có thể lôi bơm lên để xử lý … và rất nhiều nhược điểm nữa.

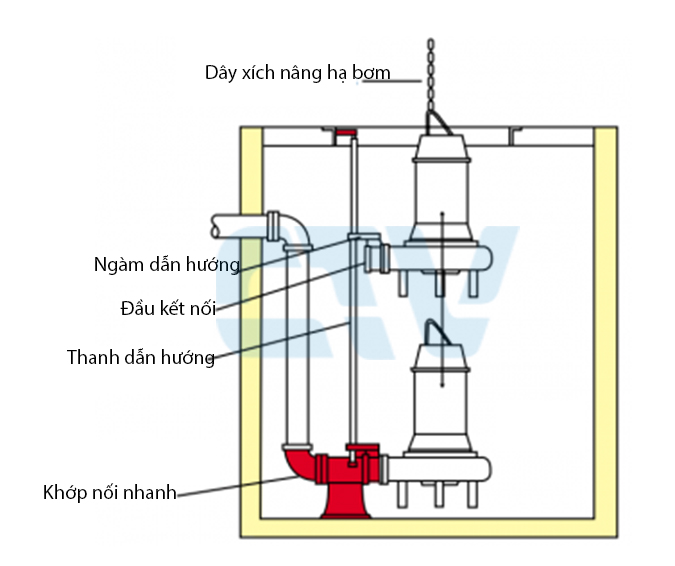

Các bước lắp đặt khớp nối nhanh bơm chìm:

Trước khi lắp đặt khớp nối nhanh, chúng ta cần chuẩn bị đầy đủ các thiết bị, dụng cụ để thực hiện lắp đặt như: Thanh dẫn hướng, Ngàm trên – ngàm dưới, khớp nối, dây xích, Ngoài ra để kết nối thêm với đầu ra của nước thải chúng ta cần phải có thêm các thiết bị như ống xả (phụ thuộc vào kích thước họng ra của từng máy bơm), mặt bích, bulong, ốc, chênh, gioăng… để hoàn thiện bộ hút đẩy của máy bơm.

+ Bước 1 : Đặt khớp nối cố định tại vị trí thiết kế (bắt bulong neo để cố định khớp)

+ Bước 2 : Lắp ống xả của máy bơm chìm vào mặt bích của khớp nối

+ Bước 3 : Lắp thanh dẫn hướng vào khớp và cố định bằng ngàm trên

+ Bước 4 : Lắp ngàm dưới vào máy bơm

+ Bước 5 : Lắp dây xích vào máy bơm chìm tại các điểm chờ được nhà sản xuất thiết kế sẵn

+ Bước 6 : Thả máy bơm (Lưu ý khi thả máy bơm phải thả theo phương thẳng đứng). Thả từ từ máy bơm cho tới khi máy bơm tự khớp với khớp nối đã cố định trước đó

Mách bạn địa chỉ cung cấp khớp nối nhanh chất lượng, uy tín, giá tốt tại Hà Nội

Để lựa chọn được một sản phẩm khớp nối nhanh bơm chìm phù hợp, khách hàng cần lựa chọn loại khớp đạt đủ các tiêu chuẩn như: kích thước phù hợp với bơm chìm, vật liệu có cần chịu ăn mòn hay không…Cường Thịnh Vương JSC tự hào là đơn vị cung cấp phụ kiện máy bơm nước các loại chính hãng, chất lượng. Các sản phẩm mà chúng tôi cung cấp đều là hàng chính hãng đến từ các thương hiệu nổi tiếng trên thế giới.

Các phụ kiện máy bơm khi thay thế đều được đảm bảo về chất lượng, độ an toàn và bền bỉ khi thay thế cho khách hàng. Mọi thông tin chi tiết, quý khách vui lòng liên hệ công ty chúng tôi để được tư vấn và báo giá chi tiết
