Ghép nối tiếp các bơm ly tâm vào hệ thống

 Ghép nối tiếp các bơm ly tâm vào hệ thống

Để đáp ứng yêu cầu tăng áp suất trong hệ thống, người ta sử dụng nhiều bơm ghép nối tiếp với nhau.

Ví dụ. Trong quá trình hoàn nhiệt của tuabin khí, dòng chất lỏng nối tiếp chảy qua các lò tỏa nhiệt. Nhiệt độ của nó tăng dần qua mỗi lò. Cuối cùng dòng chất lỏng có thể có nhiệt độ rất cao khi ra khỏi các lò tỏa nhiệt. Vì vậy, các lò tỏa nhiệt này phải làm việc  trong điều kiện áp suất rất lớn.

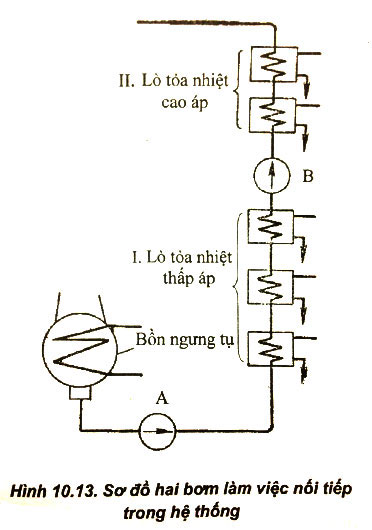

Để tất cả các lò tỏa nhiệt này làm việc dưới áp suất lớn là không có lợi. Vì vậy người ta chia các lò tỏa nhiệt này ra thành nhiều nhóm và mỗi nhóm làm việc dưới áp suất khác nhau. hình 10.13

Bơm A có cột áp thấp đưa dòng chất lỏng thấp áp vào nhóm lò tỏa nhiệt I, bơm B có cột áp cao tăng áp cho dòng chất lỏng chảy vào nhóm lò II. Như vậy chỉ nhóm lò tỏa nhiệt II làm việc dưới áp suất lớn.

Khi hai bơm làm việc nối tiếp, lưu lượng qua các bơm như nhau.Cột áp chung của chúng bằng tổng cột áp của hai máy. Do đó đường đặc tính chung của hai máy được xây dựng bằng cách cộng cột áp ở những điểm có cùng một giá trị lưu lượng.

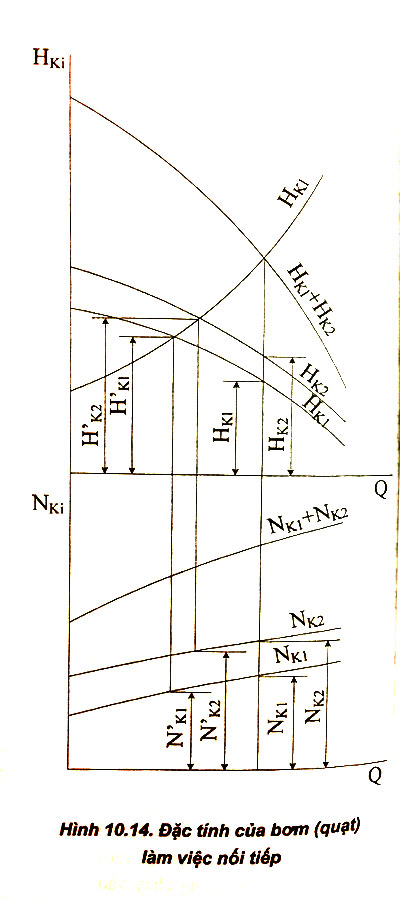

Trên hình 10.14 xây dựng các đường đặc tính của hai bơm làm việc nối tiếp. Giao điểm của đường đặc tính tổng cộng của hai máy và đặc tính lưới cho ta điểm làm việc của hệ thống bơm.

Khi bơm làm việc riêng rẽ, cột áp của mỗi máy là H'_ki . Khi bơm cùng làm việc trong hệ thống, cột áp của mỗi máy là H_Ki.  Rõ ràng là H_Ki < H'_Ki và tổng H_Ki < tổng H'_Ki . Khi đó lưu lượng của hệ thống tăng lên. Sở dĩ như vậy vì khi bơm làm việc ghép thì năng lượng của bơm cung cấp cho dòng chất lỏng tăng, song cột áp tĩnh của hệ thống không tăng. Phần dư năng lượng bơm cung cấp cho dòng chất lỏng làm tăng động năng của nó, vì vậy lưu lượng của hệ thống tăng.

Mặt khác do động năng của dòng chất lỏng tăng nên tổn thất cột áp trong đường ống tăng, vì vậy cột áp của mỗi bơm nhỏ hơn giá trị của nó khi làm việc riêng rẽ.Khi bơm làm việc nối tiếp, công suất của mỗi máy là N_ki, khi chúng làm việc riêng rẽ thì công suất của mỗi máy là N'_ki. Ta thấy rằng N'_ki < N_ki và tổng N'_ki < tổng N_ki

Như vậy, khi bơm làm việc nối tiếp, công suất trên trục tăng. Để đạt được hiệu quả kinh tế cao khi ghép bơm làm việc nối tiếp trong hệ thống, phải chọn bơm có đặc tính dốc và lưới cũng có đặc tính dốc.
